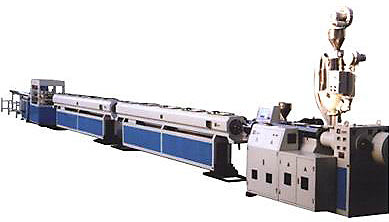

Оборудование для производства труб из РЕ, PP, PP-R.

Данное оборудование используется для изготовления PP труб.

При замене формующего элемента на представленной линии можно производить PP-R трубы для для горячего и холодного водоснабжения.

Оборудование для производства ПЭ, ПП, ПП-Р труб. Оборудование для производства труб.

Комплект поставки:

Одношнековый экструдер SJ-65/30B
Одношнековый экструдер SJ-25/25
Трубные головки Ш20, Ш25, Ш32, Ш40, Ш50, Ш 63
Вакуумный калибратор SGZJ-75
Секция водяного охлаждения SGPL-75
Тянущее устройство SLQ-75
Отрезное устройство SY-75
Накопитель
Маркиратор

Технические характеристики:

1. Одношнековый экструдер SJ-65/30B

Используется для экструзии труб. Комплектное устройство с двигателем, шестеренчатым редуктором, шкафом автоматического управления с частотным инвертором управления приводом.

Диаметр шнека	65 мм
Отношение длина/диаметр	30:1
Регулируемая скорость вращения шнека	10-90 об/мин
Максимальная производительность	120 кг/час
Мощность нагревателей	22 кВт
Мощность двигателя	45 кВт

2. Одношнековый экструдер SJ-25/25B

Используется для нанесения маркировочной полосы, укомплектован планетарным редуктором, двигателем с частотным регулированием оборотов, системой автоматического контроля температуры.

Диаметр шнека	25 мм
Отношение длина/диаметр	25:1
Регулируемая скорость вращения шнека	10-90 об/мин
Максимальная производительность	10 кг/час
Мощность нагревателей	4 кВт
Мощность двигателя	1.5 кВт

3. Высокоскоростные трубные головки

Изготовлены с высокой точностью из инструментальной стали. Имеют спиральную структуру канала, обеспечивающую большой срок службы, высокую скорость экструзии при малом сопротивлении потоку. Комплект обеспечивает производство труб диаметром от 20 до 63 мм.

4. Вакуумный калибратор SGZJ-75

Используется для предварительного охлаждения и калибровки внешнего диаметра трубы. Циркуляция воды в замкнутой системе обеспечивается водяным насосом с системой клапанов. Основные узлы изготовлены из нержавеющей стали.

Диапазон диаметров труб	16-75 мм
Длина вакуумной камеры	6000 мм
Мощность вакуумного насоса	2.2 кВт
Мощность водяного насоса	3 кВт
Мощность двигателя привода	0.75 кВт
Принцип охлаждения	водяным туманом

5. Секция водяного охлаждения SGPL-75

Предназначена для окончательного охлаждения труб.

Длина секции охлаждения	6000 мм
Мощность водяного насоса	2.2 кВт
Принцип охлаждения	водяным туманом

6. Тянущее устройство SLQ-75

Предназначено для протяжки экструдируемых труб с заданной скоростью. Скорость регулируется частотным инвертором.

Диаметр труб	16-75 мм
Тип	гусеничный
Эффективная длина прижима	1200 мм
Количество гусениц	2
Скорость протяжки	0.3-12 м/мин
Мощность привода	2 Ч 1.1 кВт

7. Отрезное устройство SY-110

Предназначено для резки труб на отрезки заданной длины

Диаметр отрезаемых труб	16-75 мм
Мощность двигателя	1.5 кВт

8. Маркиратор

Предназначен для нанесения на поверхность трубы маркировки завода-изготовителя

9. Накопитель F2-6

Предназначен для укладки нарезанных труб в штабель с помощью пневмоукладчика
